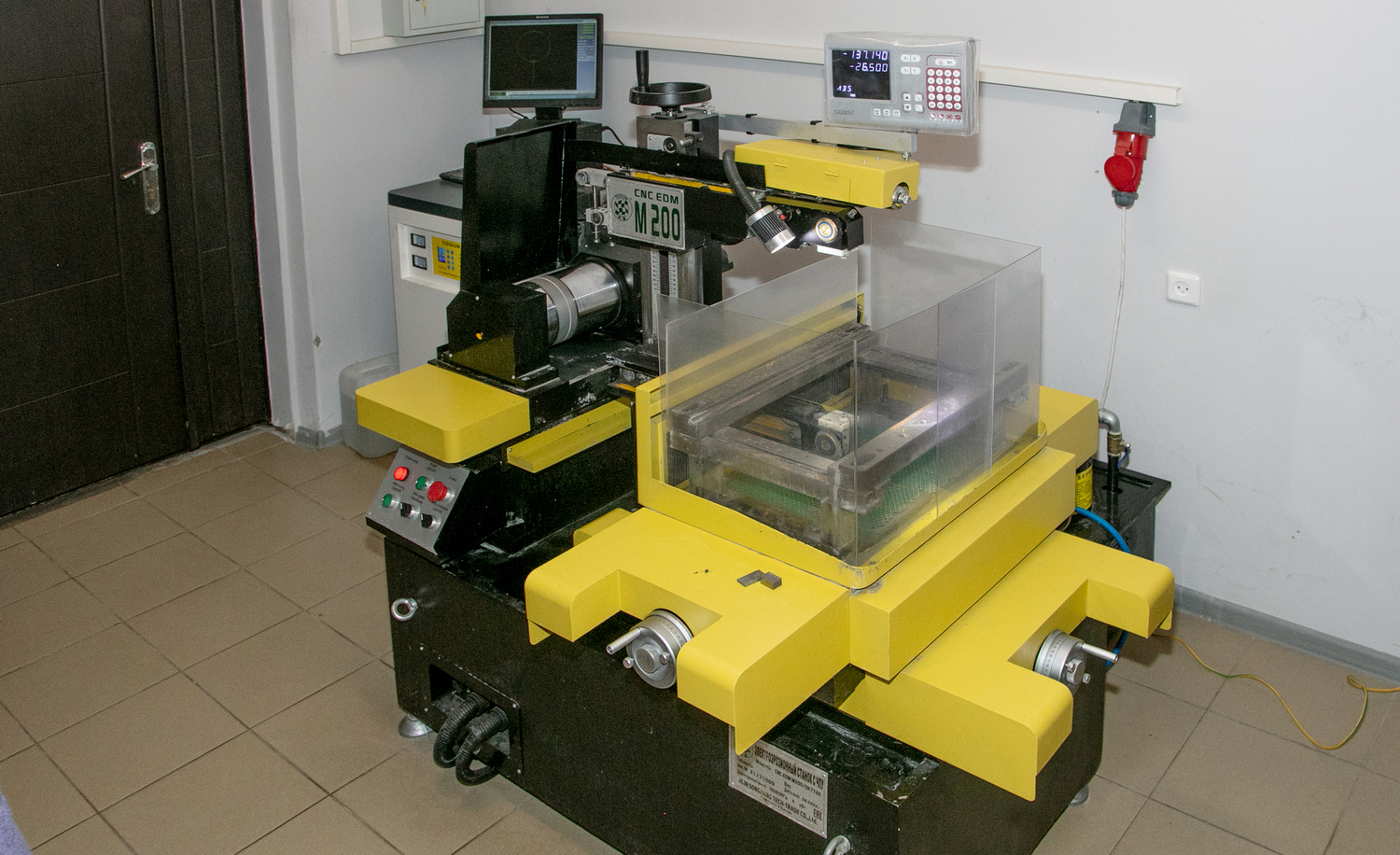

Электроискровой проволочно-вырезной станок CNC EDM M200 / DK7720
Назначение: предназначен для изготовления малых испытательных образцов с минимальным влиянием на структуру во время резания. Отличительной особенностью станка является возможность резания высокопрочных и закаленных сталей обработка которых точением, фрезерованием, сверлением и шлифованием весьма затруднительна
Основные технические характеристики:
- Максимальный размер заготовки: 500х360х200 мм
- Максимальный масса заготовки: 100 кг
- Максимальные осевые перемещения при резании X x Y x Z: 370х240х200 мм
- Достижимая точность изготовления образца: ±15 мкм
- Угол конусного резания: 0...±6°
- Дискретность подач по осям: X и Y = 10 мкм
- Диаметр проволоки: 0,18 мм
- Материал проволоки: молибден
- Наилучшая чистота поверхности после резания: до Ra 1,6 - 2,5 за несколько проходов
- Максимальная потребляемая мощность: 2 кВт
- Скорость резания: 100 - 200 мм2/мин
- Управление: встроенная CAM система - автопрограммирование - ЧПУ
