О корреляциях в динамике механических двойников и дислокаций

DOI: 10.1016/j.msea.2020.139091

Авторы: Эйнар Аглетдинов, Дарья Дрозденко, Petr Harcuba, Patrick Dobron, Дмитрий Мерсон, Алексей Виноградов

Журнал: Materials Science & Engineering A: Structural Materials: Properties Microstructure and Processing

Дата публикации: март 2020 года

Квартиль: Q1

База Данных: Web of Science

Область исследования: Материаловедение

Аннотация:

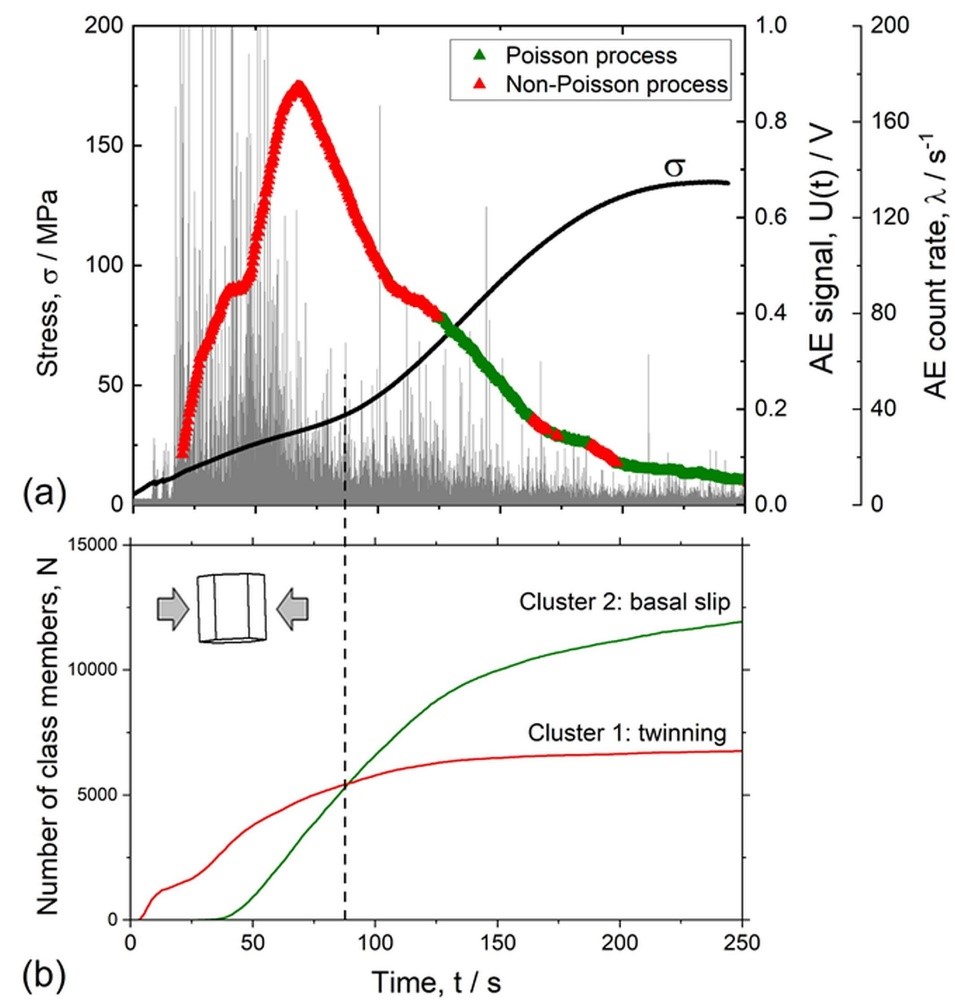

Настоящая работа направлена на получение новых представлений о динамике процессов дислокационного скольжения и двойникования, которые определяют большинство возможных сценариев пластической деформации в конструкционных металлах и сплавах. С помощью моделирования монокристаллов магния и статистического анализа акустических эмиссий (АЭ в процессе пластической деформации было показано, что двойникование – это процесс с памятью о прошлом, в котором события влияют на возникновение последовательных событий. Напротив, базисное дислокационное скольжение возникает как существенно случайный процесс, состоящий из независимых элементарных событий скольжения без долгосрочных корреляций между дислокациями скольжения или полосами скольжения, возникающими в результате коллективного скольжения дислокаций по базисным плоскостям. Были выбраны монокристаллы с осевой ориентацией, наиболее подходящей для активации либо базисного дислокационного скольжения, либо двойникования, что значительно упростило интерпретацию результатов АЭ. Кроме того, результаты были полностью подтверждены микроструктурными исследованиями с помощью сканирующей электронной микроскопии.
