Оценка зон берегов гигациклической усталостной трещины в стали 42CRMO4, содержащей пластинчатые включения оксида алюминия

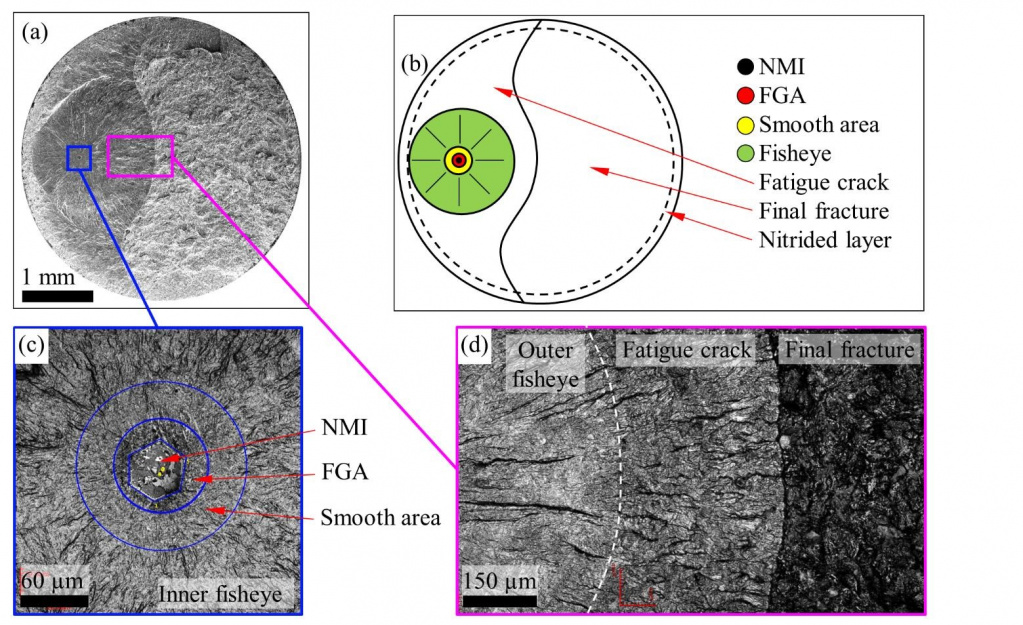

Закаленные образцы 42CrMo4 после азотирования с различной степенью загрязненностью неметаллическими включениями были испытаны в режиме гигацикловой усталости с использованием ультразвукового метода. Несмотря на общее снижение оксида алюминия, предел усталости не показал улучшения из-за больших пластин глинозема, параметры которых были изучены. Шероховатость областей зон усталостной трещины измеряли с помощью конфокальной лазерной сканирующей микроскопии. Результаты исследования геометрии усталостных бороздок были использованы для расчета скорости роста трещины. На поверхности излома между мелкозернистой областью и дефектом типа «рыбий глаз» была обнаружена гладкая область с минимальной шероховатостью, которая соответствовала распространению усталостной трещины со скоростью 10^-10 м / цикл. Предложена классификация зон внутренних трещин.
